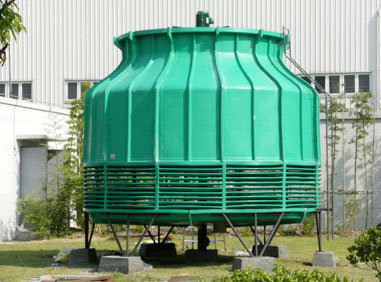

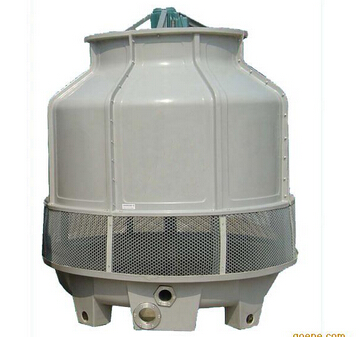

圆形逆流式玻璃钢冷却塔 ◆ 产品简介 随着工业生产的发展和人民生活水平的不断提高，控制水环境污染，合理开发利用水资源已迫在眉睫。为此，许多单位普遍采用玻璃冷却塔这种高效节能的理想设备，实行内部用水闭路循环，提高了重复利用率，有效地降低成本费用，同时，使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。 玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广泛应用于国民经济各部门,对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。 圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术,填料采用优质的改性聚氯乙波片,以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我集团公司曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便. ◆ 冷却塔组成及其特点 1、塔体受力结构：为钢结构，增设了晶格式多向斜撑整塔刚性好，运行的L大振动幅0.15mm。钢结 构采取了加强防腐措施，镀锌后涂环氧沥青漆或氯磺化聚乙烯二道。 2、围护结构：为聚酯玻璃钢，质轻高强耐腐蚀，抗老化。 3、风筒：为动能回收型，气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀。 4、风机：叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料，风机气动合理、风量大、效率 高、噪声低、耐腐蚀。 5、减速机：水平卧式、噪声低、效率高、油润骨可靠、检修方便。 6、电机：为设计的冷却塔专用变扭矩变极变速电机。有防爆和不防爆二种。该变速电机，HBLG3-800，1000型为双速，HBLG3-1200型以上为三速，节能显著，称之为“节能型冷却塔”。 该电机可以通过控制柜控制电机转速。变速电机比单速电机以年计可节电40%～50%以上，它运转管理灵活。当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气 温较低也可开中、低速。此时噪声可下降3～6dB（A）以上。冬季结冰时风机可开低速反转。塔内的气温可迅速消冰，且不损伤风机。开低速也可减少飘水，周围环境不致因结冰形成污染。开 高速时，控制柜可自动从低速--中速--高速，降低了起动电流。 ◆ 主要用途 （1）DBNL系列低噪声型玻璃钢冷却塔——适用于水温降3—8度的空调制冷机组等一般冷却场合。 （2）CDBNL 系列超低噪声型玻璃钢冷却塔——适用于对噪声要求更严的宾馆、医院、公用建筑及距居民区较近的场合。 （3）GBNL 系列中高温工业型玻璃钢冷却塔 ——适用于水温降10-25度工业少水循环冷却系统。 ◆ 型号组成及意义 圆形逆流式玻璃钢冷却塔有三大系列：DBNL3、CDBNL3、GBNL3 ◆ 性能与选择 1、设计参数： 1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=27℃，即水温度Δt=5℃，冷幅高t2-τ=5℃ 2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=27℃，即水温度Δt=10℃冷幅高t2-τ=6℃ 3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=27℃，即水温度Δt=25℃冷幅高t2-τ=8℃ 2、选用时须知水量Q,进水温度t1,出水温度t2及设计湿球温度τ,然后再根据热力性能曲线确定型号。 对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下：1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=17000 3、运转重量按下塔体存水一半深计算，如果按装满水计算应乘以1.5。 4、本系列冷却塔用于L冷月平均气温不低于-10℃的地区,气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环,不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。本系列冷却塔用于L冷月平均气温不低于-10℃的地区，气温过低处的用户应提出预防冻结的要求，以便配置淋水导流环,不使水流到百叶上。冬季间断运行过程中，可在水槽内加电热管。 5、循环水浑浊度不大于50毫克/升,短期内不大于100毫克/升，不宜含油污和机械性杂质，必要时采取灭藻及水质稳定措施。 6、适用水温不超过60℃,如超过可在订货时说明,本厂从选材上加以解决。如需阻燃型冷却塔，请在订货时说明，本厂可以满足要求。 7、布水管按名义流量开孔,如实际流量与名义流量相差±15%以上，用户订货时应予以说明。 8、进水管水压大约为2-5米汞柱，设计时不要压力过高，否则会产生飘水现象。 9、电机、风机均配套供应，需本厂派员现场安装或技术指导，另加收费用。 10、当用户需要在冷却塔下塔体直接吸水时，需安装“自动给水管”、“急速给水管”“排污管”“溢流管”，订货时需特别提出。
